商品編號：　DC0276
規　　格：　12米×10.8米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙原版圖紙+材料預算鏡像版圖紙鏡像版圖紙+材料預算
一口價：￥1980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

詳細介紹

注：圖紙為湖南鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律保護。圖紙設計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即施工方在施工過程中圖紙有看不明白或需要技術上支持的，拔打我們公司客服電話400-8080-889，我們將會熱情為其解答。

圖紙屬性
編號： DC0276	層數：三層	結構形式：框架結構	主體造價： 27-35萬
開間： 12米	進深： 10.8米	占地面積： 97.58平方米	建筑面積： 275.41平方米

圖紙內容
建筑圖：	建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表
結構圖：	結構設計總說明、大樣圖、基礎平面布置圖、基礎柱定位圖、一層柱定位圖、二層柱定位圖、三層柱定位圖、頂層柱定位圖、一層底梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、三層頂梁平法施工圖、頂層梁平法施工圖、一層底板結構平面圖、一層頂板結構平面圖、二層頂板結構平面圖、三層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖
給排水圖：	給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電氣圖：	電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
設計功能
一層：	堂屋、客廳、臥室、廚房、餐廳、儲藏室、衛生間

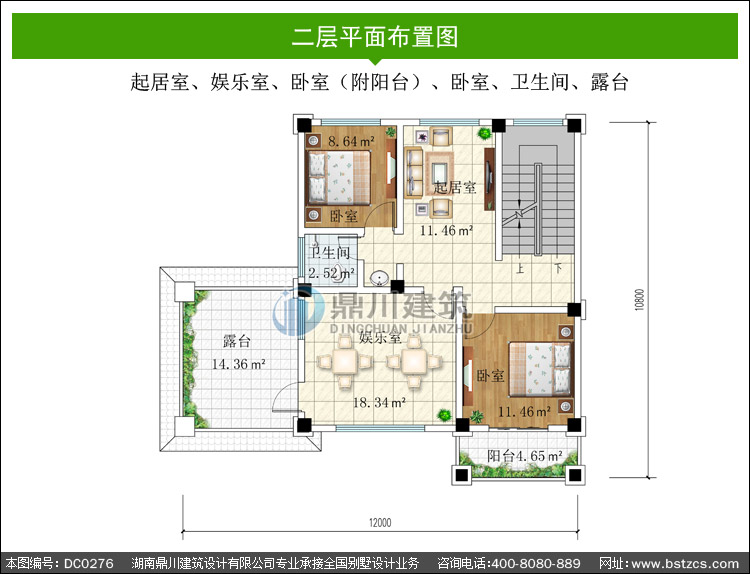

二層：	起居室、娛樂室、臥室（附陽臺）、臥室、衛生間、露臺

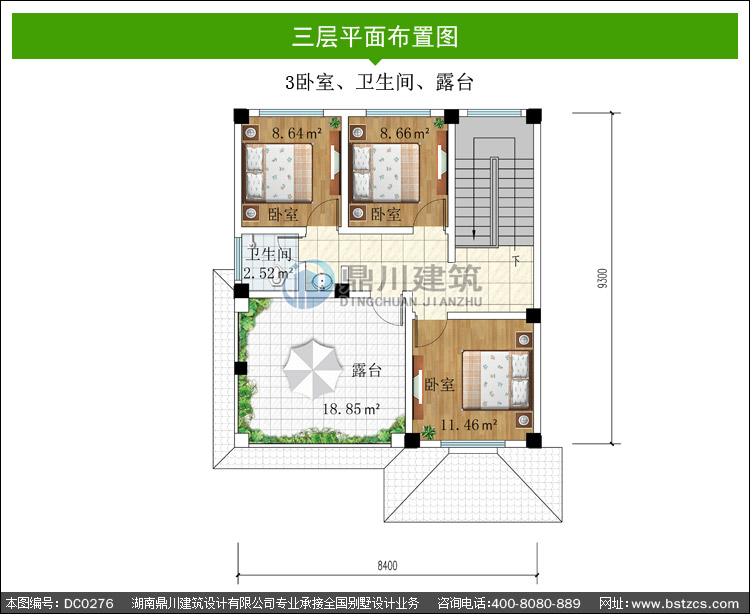

三層：	3臥室、衛生間、露臺
